SAE法兰系列
技术引领，品质至上恒创自成立以来一直致力于机械、高铁、地铁、轮船、军工领域研发探索和经验积累，已经累计为众多客户提供过重创新的【SAE法兰系列】产品！

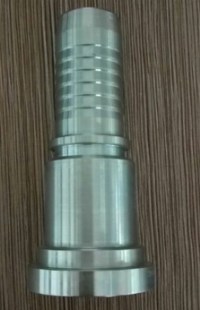

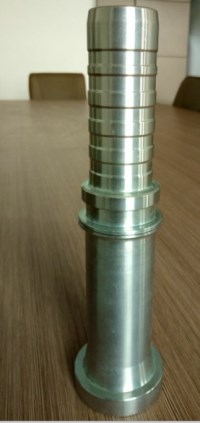

产品名称：软管接头
产品品牌：恒创
产品型号：SAE法兰系列
产品材质：碳钢
接管口径：6-51（mm）
安装形式：扣压
适合范围：工程机械、液压设备
技术参数
|
代 号 |
螺纹 E |
胶管HOSE BORE |
尺寸 DIMENSIONS |
|||
|
PART NO. |
THREAD E |
公称内径DN |
标号DASH |
C |
D |
L |
|
87611-12-12 |
3/4" |
20 |
12 |
41.3 |
31.7 |
8.9 |
|
87611-16-16 |
1" |
25 |
16 |
47.6 |
38 |
9.6 |
|
87611-20-20 |
1.1/4" |
32 |
20 |
54 |
43.6 |
10.4 |
|
87611-24-20 |
1.1/2" |
32 |
20 |
63.5 |
50.8 |
12.7 |
|
87611-24-24 |
1.1/2" |
40 |
24 |
63.5 |
50.8 |
12.7 |
|
87611-32-24 |
2" |
40 |
24 |
79.4 |
66.5 |
12.7 |
|
87611-32-32 |
2" |
50 |
32 |
79.4 |
66.5 |
12.7 |
富强民主彰显大国精神，虔诚匠心铸就恒创品牌！！感谢朋友浏览恒创精密网站【SAE法兰系列】产品！以上文字描述朋友还有什么不太清楚的地方可以致电恒创SAE法兰系列技术服务电话：【0371-85610111】
，直接沟通，获取新信息，做出正确的选择！
